彈簧補償式雙平板閘閥
產品細節
彈簧補償式雙平板閘閥與楔式閘閥相比，操作扭矩和驅動尺寸更小，閥板內部采用INCONEL蝶型彈簧，而不是螺旋彈簧，因此在閥體里容易容易裝配，特殊的補償結構設計避免了由于高溫工況下產生附著和楔形擠壓力造成的卡塞現象，閥板和閥座表面均硬化處理（堆焊硬質合金、表面噴涂Co-Cr-Ni合金，噴涂WC、硼等），具有自清潔功能，表面硬度最高可達HRC90以上；彈簧補償式雙平板閘閥可與氣動執行機構、電動執行機構、電液動式執行機構或手動執行機構組合。
產品屬性
設計特點
● 壓力密封閥蓋采用高密度純石墨墊片
● 為了保護閥蓋的過壓力引入壓力泄放裝置
● 采用彈簧預緊力閘板的平板間閥
● 相對寬大的閥座和閘板
● 在支桿上有限位裝置
● 閥桿上有防轉裝置
● 密封面兩端的硬度不同，沒有大磨損，密封面有硬度差（~5HRC）：閘板-STL6#，閥座-STL12#
● 閥蓋上有密封-圓錐型
● 雙向流動
● 兩個推力軸承和鋁青銅套管
● 為旁路管道的可用結構

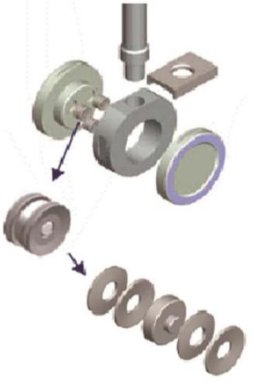

彈簧補償式閥板組件
石墨環壓力自密封結構
● 壓力越大，密封力越高。
● 在高溫或者頻繁的溫度變化情況下,我們建議使用石墨壓力密封墊圈來代替標準的軟鐵墊圈，在高溫和頻率溫度循環應用
